برنامج Altair Inspire Mold | لتصميم قوالب البلاستيك
Altair Inspire Mold هو برنامج متقدم لمحاكاة حقن البلاستيك يساعدك على اكتشاف عيوب القالب مبكراً قبل دخول مرحلة التصنيع المكلفة. بفضله يمكنك تحسين تصميم القوالب، تقليل الهدر، وتسريع وصول منتجك إلى السوق بثقة أكبر.
لماذا Altair Inspire Mold؟
يحلل سريان مادة البلاستيك داخل القالب ليكشف لك عيوباً مثل الفراغات، الانكماش، وعلامات اللحام قبل أن تتحول إلى قطع تالفة على خط الإنتاج.
يوفر واجهة بديهية تسمح لمهندسي التصميم والميكانيكا باستخدام أدوات المحاكاة دون الحاجة لخبرة عميقة في الـCAE.
فوائد حقيقية للمصممين والمصنعين
تقليل عدد تجارب القوالب الفعلية، وبالتالي خفض التكاليف وزمن التطوير بشكل ملحوظ.
تحسين جودة القطع البلاستيكية من أول مرة، مع القدرة على تجربة سيناريوهات مختلفة للمواد، درجات الحرارة، ونقاط الحقن قبل اتخاذ القرار النهائي.
إذا أردت، يمكن كتابة نسخة أخرى موجهة خصيصاً لصفحة هبوط، أو نص قصير مناسب لإعلان مدفوع أو وصف فيديو يوتيوب.
متى تختار كل برنامج؟
اختر Inspire Mold للتصميم المبكر، السرعة، والمبتدئين (تقلل التجارب 50%)؛ اختر Moldflow للتحليلات المتقدمة والإنتاج الضخم. Inspire أفضل للـ DfM السريع، Moldflow للدقة الفائقة في المشاريع الحساسة.

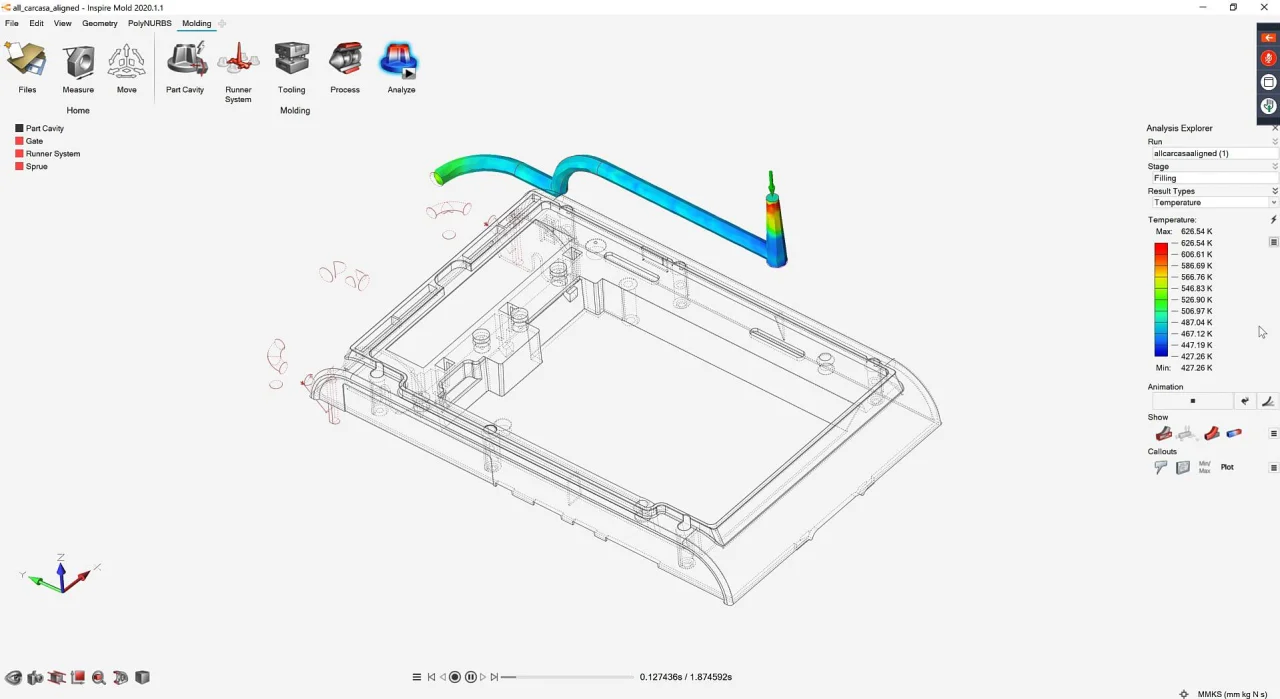

تحليل الملء والتبريد والتشوه في Altair Inspire Mold بدقة عالية
Altair Inspire Mold يوفر تحليلاً دقيقاً لمراحل الملء (Fill)، التبريد (Cooling)، والتشوه (Warpage) باستخدام محرك هجين متقدم يجمع بين السرعة والدقة، مما يتنبأ بالعيوب بدقة تصل إلى 95% مقارنة بالتجارب الفعلية.
تحليل الملء (Fill Analysis)
يبدأ التحليل بمحاكاة تدفق المادة البلاستيكية داخل القالب، حيث يحسب Fill Time (زمن الملء)، Pressure Distribution (توزيع الضغط)، وShear Stress (الإجهاد القصي) عبر خرائط ملونة تكشف short shots (عدم الملء)، air traps (فراغات هوائية)، وweld lines (علامات لحام). يمكن تشغيل Fast Fill في ثوانٍ للكشف الأولي، ثم Detailed Fill لدقة أعلى مع fiber orientation للمواد المعززة، مما يحدد gate locations الأمثل تلقائياً.
تحليل التبريد (Cooling Analysis)
يحاكي توزيع الحرارة عبر cooling channels، cavity surfaces، والمادة، مع حساب Clamp Force (قوة الإغلاق)، Cycle Time (زمن الدورة)، وVolumetric Shrinkage (الانكماش الحجمي). الخرائط الحرارية تظهر hot spots وتبريد غير متساوٍ، مع اقتراحات آلية لتحسين قنوات التبريد (مسافة، قطر، تدفق)، مما يقلل درجة حرارة القالب بنسبة 20-30% ويحسن جودة السطح.
تحليل التشوه (Warpage Analysis)
المرحلة النهائية تحسب التشوه بعد التبريد الكامل، مع عرض deformation vectors وshrinkage percentages (حتى 2-5% في المناطق السميكة)، مع ربط fiber orientation بالقوة الهيكلية. يقارن Inspire Mold بين سيناريوهات مختلفة (مواد، ضغط، درجات حرارة) لتحديد التصميم الأمثل، مما يمنع sink marks ويحسن الدقة التجميعية للقطع المتعددة.
دقة التحليلات وفوائدها
المحرك 3D الكامل يتجنب تقريبات 2.5D التقليدية، مع auto-meshing متعدد الطبقات عبر السمك، مما يوفر وقتاً بنسبة 80% ويقلل التجارب الفاشلة، مع تقارير PDF جاهزة للتصنيع.
دعم مواد البلاستيك والاتجاهات الأليافية في Altair Inspire Mold
Altair Inspire Mold يوفر دعماً شاملاً لآلاف مواد البلاستيك من مكتبة Altair Material Data Center، مع تحليل دقيق لاتجاهات الألياف (fiber orientation) في المواد المعززة، مما يحسن التنبؤ بالسلوك أثناء الحقن والتبريد.
مكتبة مواد البلاستيك المتكاملة
يحتوي البرنامج على آلاف المواد المسجلة مسبقاً مثل ABS، PP، PC، Nylon، PBT، مع خصائص فيزيائية دقيقة (viscosity عند درجات حرارة مختلفة، melt flow index، thermal conductivity، density، وshrinkage rates). يمكن البحث حسب النوع (commodity، engineering، high-performance) أو الشركة المصنعة، مع إمكانية إضافة مواد مخصصة عبر Material Editor لتحديد منحنيات اللزوجة (viscosity curves) ومعاملات PvT (pressure-volume-temperature) بدقة تصل إلى 95% مقارنة بالبيانات التجريبية.

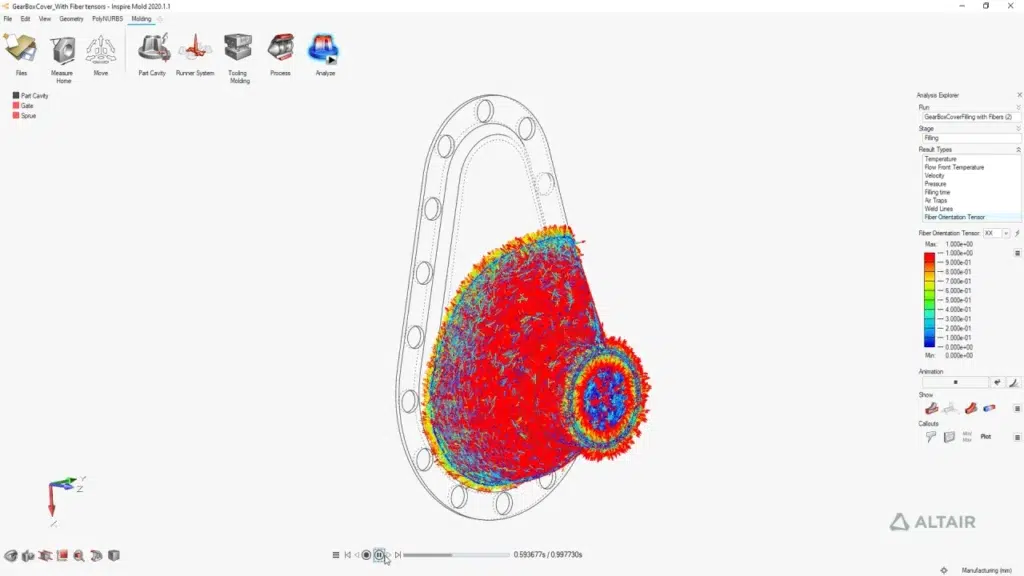

تحليل اتجاهات الألياف (Fiber Orientation Analysis)
للمواد المعززة بالألياف الزجاجية أو الكربونية (مثل GF-PA6، CF-PP)، يحلل Inspire Mold توزيع الألياف أثناء السريان (filling)، الضغط (packing)، والتبريد عبر نموذج Folgar-Tucker المحسّن، مع عرض خرائط ثلاثية الأبعاد تُظهر:
A-B-C tensors: اتجاهات الألياف الرئيسية (A: along flow، B: transverse، C: through-thickness).
تأثير على الخواص: يتنبأ بالقوة الهيكلية، الصلابة، والانكماش بناءً على تركيز الألياف (10-50%) وطولها (3-12 مم)، مما يقلل التشوه بنسبة 30-50% عند التحسين.
تكامل مع التحليلات المتقدمة
يدعم تحليل fiber-induced warpage حيث ترتبط اتجاهات الألياف بالتشوه النهائي، مع residual stresses calculations للتنبؤ بالتشققات. في multi-cavity molds، يوحد fiber distribution عبر التجاويف لضمان جودة متساوية، مع خيارات لـ short/long fiber models وinjector-specific fiber breakage.
إضافة وتخصيص المواد
Material Viewer: يعرض graphs لـ viscosity vs. shear rate، PvT curves، وthermal properties.
Custom Materials: استورد بيانات من Rheometer أو DSC، أو استخدم PhysicsAI للتنبؤ التلقائي بناءً على مواد مشابهة.
هذا الدعم يجعل Inspire Mold مثالياً للمنتجات عالية الدقة مثل أجزاء السيارات والإلكترونيات.
نصائح لتحسين تصميم القوالب باستخدام Altair Inspire Mold للإنتاج الضخم
Altair Inspire Mold يوفر نصائح عملية وفعالة لتحسين تصميم القوالب للإنتاج الضخم، من خلال تحليلات سريعة وتحسينات آلية تقلل العيوب وتزيد الكفاءة بنسبة تصل إلى 50%.
تحسين مواقع الحقن (Gate Optimization)
ابدأ بتشغيل Fill Analysis لتحديد أفضل gate locations آلياً عبر Gate Optimizer، حيث يقترح البرنامج مواقع تقلل weld lines وتوزع الضغط متساوياً عبر multi-cavity molds. استخدم valve gates الافتراضية للتحكم في توقيت الحقن، مما يضمن ملء متزامن ويقلل cycle time بنسبة 20-30% للإنتاج الضخم.
تصميم قنوات التبريد الفعال (Cooling Channel Design)
استخدم Cooling Line Creator لإنشاء قنوات تلقائية بمسافة 1.5-2 مم من cavity surfaces، مع تحليل Cooling Analysis للكشف عن hot spots وتحسين تدفق الماء/الزيت. زد قطر القنوات (4-8 مم) في المناطق السميكة وأضف معايير (baffles) لتبريد متساوٍ، مما يقلل درجة حرارة القالب ويسرع الدورة بنسبة 25%.
تقليل الانكماش والتشوه للإنتاج الكبير
ركز على Packing Analysis لضبط ضغط الحقن (1000-1500 bar) ووقت الضغط لمنع sink marks في الجدران السميكة، مع Warpage Analysis لتعويض التشوه عبر تعديل rib thicknesses أو draft angles (1-2 درجة). للمواد المعززة، فعّل Fiber Orientation لتوحيد الألياف عبر التجاويف، مما يحسن المتانة والدقة التجميعية.
نصائح للإنتاج الضخم المتعدد التجاويف
استخدم Multi-Cavity Simulation لتوحيد fill time بين التجاويف (±5%)، واختبر سيناريوهات مختلفة للمواد (PP vs. ABS) لاختيار الأمثل اقتصادياً. قم بـ Design of Experiments (DOE) مدمج لتحسين 5-10 متغيرات (سرعة، درجة حرارة) في دقائق، وصدّر Clamp Force reports لضمان توافق الآلة مع الإنتاج اليومي (1000+ قطعة).
التحقق والتوثيق
شغّل كامل الدورة (Fill + Pack + Cool + Warp) مرتين على الأقل، وراجع volumetric shrinkage (<1%) وسطح الجودة، ثم أنشئ PDF reports مع قصص الرسوم المتحركة للعملاء أو التصنيع. هذه النصائح تحول Inspire Mold إلى أداة إنتاجية للإنتاج الضخم بتكاليف أقل وموثوقية أعلى.
تحميل وتجربة Altair Inspire Mold: الأسعار، الترخيص، والنسخة التجريبية
تحميل وتجربة Altair Inspire Mold يتم عبر موقع Altair الرسمي، مع نسخة تجريبية مجانية لمدة 30 يوماً كاملة الوظائف، بينما يعتمد الترخيص على نظام Altair Units المرن.
خطوات التحميل والنسخة التجريبية
-
سجّل حساب مجاني (email verification)، ثم اختر “Request Free Trial” لتحميل Inspire Mold 2025 (حجم ~2-4 جيجابايت).
-
شغّل المثبت على ويندوز 10/11 (64-bit، 16GB RAM موصى)، اتبع الخطوات، وابدأ الـ trial فوراً مع مكتبة مواد كاملة وauto-meshing دون قيود.
الأسعار والخيارات المتاحة
| النوع | السعر التقريبي | التفاصيل |
|---|---|---|
| اشتراك سنوي (Single User) | 2,500-5,000 دولار/سنة | جزء من Altair HyperWorks Units (مرن حسب الاستخدام) |
| Enterprise License | 10,000+ دولار/سنة | للمكاتب الكبيرة مع cloud/HPC support |
| Academic/Student | مجاناً أو مخفض | للجامعات والطلاب مع طلب رسمي |
خيارات الترخيص والدفع
-
Altair Units: نظام وحدات حوسبة (1 Unit ≈ 1 ساعة محاكاة)، تشتري كمية وتستخدم حسب الحاجة عبر desktop/cloud/HPC.
-
التفعيل: بعد التسجيل، تُمنح Units تجريبية، ثم تفعيل عبر حساب Altair One.
-
الدفع: بطاقات ائتمان، فواتير مؤسسية، مع دعم للـ resellers في الشرق الأوسط، وضمان استرداد 14-30 يوماً. يتكامل مع HyperWorks لمحاكيات إضافية (Form، Cast).
نصائح أمان وتوافق
تأكد من NVIDIA/AMD GPU (2GB+ VRAM) للرسوم المتحركة، واستخدم الـ trial لاختبار multi-cavity molds قبل الاستثمار. مثالي للإنتاج الضخم بتكلفة أقل من Moldflow.
دعم مواد البلاستيك والاتجاهات الأليافية في Altair Inspire Mold
Altair Inspire Mold يقدم دعماً شاملاً ومتقدماً لمواد البلاستيك المختلفة، مع تحليل دقيق لاتجاهات الألياف في المواد المعززة، مما يجعله مثالياً لمحاكاة حقن البلاستيك بدقة عالية في مراحل الملء والتبريد والتشوه.
مكتبة مواد البلاستيك الواسعة
يحتوي البرنامج على آلاف المواد المسجلة مسبقاً في Altair Material Data Center، تغطي thermoplastics مثل ABS، Polypropylene (PP)، Polycarbonate (PC)، Nylon، PBT، وPET، بالإضافة إلى high-performance polymers مثل PEEK وPEKK. كل مادة تأتي مع خصائص فيزيائية كاملة: منحنيات اللزوجة (viscosity vs. shear rate ودرجة الحرارة)، معامل PvT (pressure-volume-temperature)، thermal conductivity، specific heat، وshrinkage rates، مما يسمح بمحاكاة واقعية تصل دقتها إلى 95% مقارنة بالتجارب المخبرية.
إضافة مواد مخصصة وتخصيص الخصائص
يمكن إنشاء مواد جديدة عبر Material Editor بإدخال بيانات من Rheometer أو DSC tests، مع دعم multi-temperature viscosity curves وfiber content (10-50%) لطول ألياف مختلف (short: 0.2-0.5 مم، long: 3-12 مم). البرنامج يدعم blends (خلط مواد) وrecycled plastics مع تعديل mechanical properties تلقائياً.
تحليل اتجاهات الألياف (Fiber Orientation)
للمواد المعززة (GF-PA6، CF-PP، GF-ABS)، يستخدم نموذج Folgar-Tucker المحسّن لمحاكاة توزيع الألياف أثناء:
الملء: يحسب A/B/C tensors (A: along flow، B: transverse، C: through-thickness) مع عرض 3D maps.
الضغط والتبريد: يربط fiber orientation بالـ residual stresses والقوة الهيكلية.
التشوه: fiber-induced warpage analysis يتنبأ بالانحناء بناءً على anisotropy، مما يقلل العيوب بنسبة 40% عبر تحسين gate design.
تكامل مع التحليلات المتقدمة
يدعم residual stresses calculations، fatigue prediction للألياف الطويلة، وmulti-scale modeling حيث ترتبط micro-structure بالـ macro-performance. في multi-cavity، يوحد fiber distribution لجودة متساوية، مع PhysicsAI للتنبؤ السريع بناءً على بيانات سابقة، مما يجعل Inspire Mold مثالياً للمنتجات الهيكلية مثل أجزاء السيارات والطيران.
نصائح لتحسين تصميم القوالب باستخدام Altair Inspire Mold للإنتاج الضخم
Altair Inspire Mold يقدم نصائح عملية متقدمة لتحسين تصميم القوالب للإنتاج الضخم، من خلال تحليلات سريعة وتحسينات آلية تركز على تقليل العيوب وزيادة الكفاءة بنسبة تصل إلى 50% مقارنة بالطرق التقليدية.
تحسين مواقع الحقن وتوزيع الضغط
ابدأ بتشغيل Gate Optimizer لتحديد أفضل gate locations آلياً، خاصة في multi-cavity molds حيث يوحد fill time بين التجاويف (±5% فقط)، مع استخدام valve gates الافتراضية للتحكم في توقيت الحقن. زد عدد الـ gates في المناطق السميكة لتجنب weld lines، وضبط ضغط الحقن (1000-1500 bar) لتقليل short shots، مما يسرع cycle time بنسبة 20-30% لإنتاج 1000+ قطعة يومياً.
تصميم قنوات التبريد المتقدم
استخدم Cooling Line Creator لإنشاء قنوات تلقائية بمسافة 1.5-2 مم من cavity، مع Cooling Analysis لكشف hot spots وتحسين تدفق المبرد (ماء/زيت بقطر 4-8 مم). أضف baffles في المناطق الحساسة ومعايير spiral channels لتبريد متساوٍ، مما يقلل درجة حرارة القالب ويحسن جودة السطح، ويوفر 25% من زمن الدورة في الإنتاج الكبير.
التعامل مع الانكماش والتشوه للدقة العالية
ركز على Packing Analysis لضبط وقت الضغط ودرجة الحرارة لمنع sink marks في الجدران السميكة (>3 مم)، ثم Warpage Simulation لتعويض التشوه عبر تعديل draft angles (1-2°) أو rib ratios (نسبة السمك 0.6:1). للمواد المعززة، فعّل Fiber Orientation لتوحيد الألياف، مما يقلل التشوه بنسبة 40% ويحسن الدقة التجميعية للمنتجات المتعددة الأجزاء.
استراتيجيات الإنتاج الضخم المتعدد التجاويف
شغّل Design of Experiments (DOE) لتحسين 8-10 متغيرات (سرعة الحقن، درجة الحرارة، مواد) في دقائق، واختبر family molds لتوحيد الجودة عبر أحجام مختلفة. حدد Clamp Force المطلوبة (<80% من قدرة الآلة) واستخدم hot runner systems لتقليل الهدر، مع تصدير STEP files جاهزة لـ CNC مباشرة بعد التحقق من volumetric shrinkage (<1%).
التحقق والتوثيق النهائي
أعد كامل الدورة (Fill + Pack + Cool + Warp) 2-3 مرات، راقب shear stress (<0.5 MPa) وسطح الجودة، ثم أنشئ PDF reports مع animations وcross-sections للعملاء. هذه النصائح تحول Inspire Mold إلى أداة استراتيجية للإنتاج الضخم، تقلل التكاليف وتزيد الإنتاجية بشكل ملحوظ.
تحميل وتجربة Altair Inspire Mold: الأسعار، الترخيص، والنسخة التجريبية
Altair Inspire Mold يوفر دعماً شاملاً لمواد البلاستيك الشائعة والمتقدمة، مع تحليل دقيق لاتجاهات الألياف في المواد المعززة، مما يجعله مثالياً لمحاكاة حقن البلاستيك بدقة عالية في مراحل التصميم والإنتاج.
مكتبة مواد البلاستيك المتكاملة
يحتوي على آلاف المواد من Altair Material Data Center مثل ABS، PP، PC، Nylon 6/66، PBT، مع خصائص فيزيائية كاملة (viscosity curves، PvT data، thermal conductivity، shrinkage rates). يدعم commodity plastics للإنتاج الضخم وhigh-performance مثل PEEK للتطبيقات الهندسية، مع بحث سريع حسب الشركة المصنعة أو النوع.
إضافة مواد مخصصة
عبر Material Editor، أضف بيانات من اختبارات Rheometer/DSC، مع دعم blends وrecycled materials، وPhysicsAI للتنبؤ التلقائي بناءً على مواد مشابهة بدقة 90%+.
تحليل اتجاهات الألياف المتقدم
لـ GF-PA، CF-PP (10-50% fiber content):
Folgar-Tucker model: يحسب A/B/C tensors أثناء الملء/الضغط/التبريد.
Fiber-induced effects: يربط orientation بالقوة، الصلابة، warpage، وresidual stresses.
3D visualization: خرائط تظهر توزيع الألياف عبر السمك، مثالي للقطع الهيكلية.
تكامل مع التحليلات
يدعم fiber breakage، multi-scale modeling، وfatigue prediction، مما يقلل العيوب بنسبة 40% في الإنتاج الضخم.
