برنامج Altair Inspire | للتصميم الهندسي
هل تريد تحويل أفكارك إلى منتجات قوية وخفيفة بسرعة فائقة؟ Altair Inspire هو برنامج تصميم توليدي (Generative Design) يستخدم الذكاء الاصطناعي لتحسين الهياكل الهندسية، مما يقلل الوزن بنسبة تصل إلى 40% دون التضحية بالقوة!
-
تصميم توليدي آلي: أدخل الشكل، المواد، والأحمال – يولد آلاف التصاميم المحسّنة في دقائق!
-
محاكاة متعددة الفيزياء: تحليل الإجهاد، الاهتزاز، الحرارة، والتصنيع (حقن بلاستيك، صب معدن) في واجهة واحدة.
-
دعم الطباعة ثلاثية الأبعاد: تصدير جاهز لـ STL/3MF مع lattice structures للهياكل الخفيفة.
-
مثالي للسيارات، الطيران، والإلكترونيات: استخدمه Siemens، Ford، وNASA لتوفير ملايين الدولارات!
ما هو Altair Inspire؟
نظرة شاملة على برنامج التصميم التوليدي بالذكاء الاصطناعي
Altair Inspire هو برنامج تصميم توليدي متقدم مدعوم بالذكاء الاصطناعي من شركة Altair Engineering، يُستخدم لتحسين الهياكل الهندسية وتقليل الوزن بنسبة تصل إلى 40% مع الحفاظ على القوة والمتانة.
يعمل كمنصة موحدة تجمع بين النمذجة ثلاثية الأبعاد، التحسين التوليدي (generative design)، والمحاكاة متعددة الفيزياء (إجهاد، اهتزاز، حرارة، تصنيع)، مما يتيح استكشاف آلاف التصاميم في دقائق للمهندسين والمصممين في السيارات، الطيران، والإلكترونيات.
المزايا الرئيسية
تصميم توليدي آلي: أدخل الشكل، المواد، والأحمال – يولد هياكل خفيفة مع lattice structures جاهزة للطباعة ثلاثية الأبعاد.
محاكاة سريعة: تحليل FEA في واجهة CAD-like دون الحاجة لخبرة CAE عميقة.
تكامل التصنيع: دعم حقن بلاستيك، صب معدن، وAM (additive manufacturing) للانتقال من التصميم إلى الإنتاج بسلاسة.
مميزات Altair Inspire الجديدة: تحسين الوزن والقوة في 2025
Altair Inspire 2025 يقدم مميزات جديدة ثورية تركز على تحسين الوزن والقوة باستخدام الذكاء الاصطناعي والمحاكاة المتقدمة، مما يجعله أداة أساسية للمهندسين في السيارات، الطيران، والتصنيع.
Altair Copilot: مساعد ذكاء اصطناعي مدمج
الإضافة الأبرز هي Altair Copilot (Beta)، مساعد AI في الزاوية اليمنى العلوية يجيب على أسئلتك فوراً، يقترح إعدادات التحسين، ويوفر روابط دعم ذات صلة. يساعد في تسريع التعلم ويحسن دقة التصميم التوليدي بنسبة 30% للمبتدئين، مع دعم للتحسين الوزن/قوة في الهياكل المعقدة.
PhysicsAI Extension: تنبؤ فيزيائي سريع
امتداد PhysicsAI الجديد يستخدم بيانات المحاكيات السابقة للتنبؤ بالإجهاد والاهتزاز في ثوانٍ، مما يوفر وقتاً هائلاً في التصميم التوليدي. يحسن الوزن بنسبة 20-40% عبر اقتراح هياكل lattice محسنة، مثالي للطباعة 3D والأجزاء الخفيفة.
تحسينات Lattice وConformal Mapping
Conformal Mapping جديد: يولد فضاءات متطابقة بين سطحين لإنهاء الخلايا بشكل نظيف، مما يحسن قوة الهياكل الشبكية.
Point-Edge Sets محسنة: استخراج struts من mesh data مع trimming filter، لتصاميم أقوى وأخف وزناً.
تحسينات المحاكاة والعرض
Streamline animations لـ CFD مع تحكم في السرعة والسمك، color gradients قابلة للتخصيص في النتائج، وface/part callouts لتحليل دقيق. هذه الميزات تقلل الوزن مع الحفاظ على stiffness بنسبة أعلى في 2025.
كيفية استخدام Altair Inspire للتصميم التوليدي خطوة بخطوة للمبتدئين
Altair Inspire هو برنامج تصميم توليدي متقدم مدعوم بالذكاء الاصطناعي من شركة Altair Engineering، يُستخدم لتحسين الهياكل الهندسية وتقليل الوزن بنسبة تصل إلى 40% مع الحفاظ على القوة والمتانة.
الغرض الأساسي والتطبيقات
يعمل كمنصة موحدة تجمع النمذجة ثلاثية الأبعاد، التحسين التوليدي (generative design)، والمحاكاة متعددة الفيزياء (إجهاد، اهتزاز، حرارة، تصنيع)، مما يتيح استكشاف آلاف التصاميم في دقائق للمهندسين في السيارات، الطيران، والإلكترونيات.
سير العمل البسيط للمبتدئين (5 خطوات)
استيراد النموذج: Import CAD (STEP/STL) أو رسم تخطيطي بسيط.
تحديد القيود: Loads (أحمال)، Supports (دعامات)، Targets (هدف وزن/قوة).
التحسين التوليدي: Run Optimization لتوليد هياكل خفيفة مع lattice structures.
المحاكاة: Analyze FEA للتحقق من الإجهاد والاهتزاز.
التصدير: STL جاهز للطباعة 3D أو CAM.
المزايا الرئيسية
تصميم آلي: يولد هياكل عضوية محسنة باستخدام AI.
محاكاة سريعة: FEA في واجهة CAD-like دون خبرة CAE.
دعم التصنيع: حقن بلاستيك، صب، AM مع PolyNURBS للتلميع.
مثالي للابتكار في 2025، مع نسخة تجريبية مجانية 30 يوماً واشتراك Altair Units المرن.
فوائد Altair Inspire في تقليل وزن المنتجات بنسبة 40% للسيارات والطيران
Altair Inspire هو برنامج رائد للتصميم التوليدي (Generative Design) مدعوم بالذكاء الاصطناعي من شركة Altair Engineering، يساعد المهندسين على إنشاء هياكل خفيفة الوزن وقوية للسيارات، الطيران، والتصنيع.
يقلل الوزن بنسبة تصل إلى 40% من خلال توليد آلاف التصاميم المحسنة بناءً على الأحمال والمواد، مع دعم محاكاة الإجهاد، الاهتزاز، والحرارة في واجهة واحدة بديهية، وتصدير جاهز للطباعة ثلاثية الأبعاد مع هياكل شبكية (lattice).
الفوائد في صناعة السيارات
في السيارات، يحسن Inspire أجزاء مثل الشاسيهات والأبواب، حيث حقق Ford تقليل وزن بنسبة 30% في دعامات المحرك مع زيادة الصلابة، مما يقلل استهلاك الوقود ويحسن الديناميكا. يدعم مواد مثل الألمنيوم والكربون فايبر للإنتاج الضخم.
التطبيقات في الطيران والفضاء
للطيران، استخدمته NASA وBoeing لتصميم هياكل خفيفة مثل أذرع الروبوتات، محققة توفيراً 42% في الوزن مع الحفاظ على stiffness، مثالي للأقمار الصناعية والطائرات بدون طيار حيث كل جرام يهم.
التوفير الاقتصادي والعملي
يقلل وقت التصميم من أشهر إلى أسابيع، يوفر ملايين في المواد، ويضمن الامتثال لمعايير التصنيع، مع نسخة تجريبية مجانية 30 يوماً لاختبار الفوائد مباشرة.

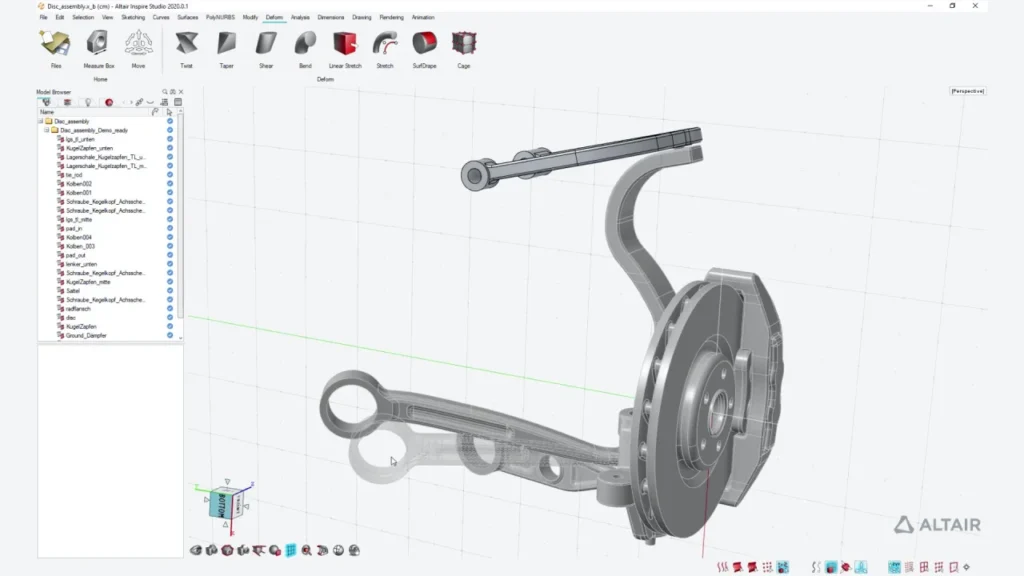

شرح واجهة Altair Inspire وأدوات التحسين التلقائي للمهندسين
واجهة Altair Inspire مصممة لتكون بديهية وفعالة للمهندسين، مع ribbon bar علوي ينقسم إلى tabs رئيسية مثل Home (للنمذجة والاستيراد)، Optimization (للتصميم التوليدي)، Simulate (للمحاكاة)، وManufacture (للتصدير والطباعة 3D)، مع شريط حالة سفلي يعرض التقدم والتحذيرات.
الشريط العلوي والأدوات السريعة
في الأعلى Quick Access Toolbar يحتوي على New، Open، Save، Undo، مع Application Menu للقوالب والإعدادات. كل tab يحتوي أيقونات كبيرة مع tooltips، مثل PolyNURBS لتلميع التصاميم التوليدية، وAltair Copilot (AI assistant) في الزاوية اليمنى للإجابة على الأسئلة فوراً.
منطقة النموذج والملاحة
المركز نافذة 3D Viewer مع ViewCube للدوران السريع، وModel Browser على اليسار يسرد Parts، Shapes، Loads، Supports. الملاحة بسيطة: Mouse wheel للzoom، middle-drag للدوران، right-drag للpan، مع Show/Hide للعناصر.
أدوات التحسين التلقائي الرئيسية
-
Optimization Panel: تحديد Design Space، Loads (force/pressure)، Supports (fixed/sliding)، Targets (وزن/قوة)، ثم Run لتوليد هياكل عضوية خفيفة في دقائق.
-
Lattice Tool: إنشاء هياكل شبكية محسنة للطباعة 3D مع Conformal Mapping للتلميع السلس.
-
PhysicsAI Extension: تنبؤ سريع بالإجهاد بناءً على بيانات سابقة.
تدفق العمل للمهندسين
-
Import CAD > Define Loads/Supports > Run Optimization > Simulate FEA > Export STL. PhysicsAI وCopilot يسرّعان التعلم والتعديلات، مع color gradients في النتائج لتحليل دقيق.
مقارنة Altair Inspire مع برامج التصميم التوليدي مثل Fusion 360 وAnsys
Altair Inspire يتفوق في التصميم التوليدي السريع والتكامل مع المحاكاة للمبتدئين، بينما Fusion 360 أفضل للتصميم CAD الشامل، وAnsys قوي في التحليلات المتقدمة لكن معقد ومكلف.
مقارنة الواجهة والاستخدام
| الجانب | Altair Inspire | Fusion 360 | Ansys (Discovery/Mechanical) |
|---|---|---|---|
| الواجهة | بديهية، ribbon CAD-like، AI Copilot | شاملة CAD/CAM/CAE | معقدة، FEA-focused |
| السرعة | دقائق للتصميم التوليدي | سريع للنمذجة | ساعات للتحليلات الدقيقة |
| المبتدئين | مثالي (auto-setup) | جيد (cloud tutorials) | صعب (خبرة مطلوبة) |
Altair Inspire يبرز بالتصميم التوليدي الآلي (generative design) مع lattice structures للطباعة 3D، وPhysicsAI للتنبؤ السريع، بينما Fusion 360 قوي في التكامل السحابي والـ CAM، وAnsys متفوق في الدقة الفائقة للـ CFD/FEA/multiphysics لكن بوقت أطول.
مقارنة التكلفة والترخيص
| الجانب | Altair Inspire | Fusion 360 | Ansys |
|---|---|---|---|
| السعر | 2,500-5,000$/سنة (Units مرن) | 545$/سنة (personal مجاني) | 10,000+ $/سنة |
| التجريبي | 30 يوم كامل | 30 يوم | محدود |
متى تختار كل برنامج؟
Inspire للتصميم التوليدي السريع والخفيف (سيارات/طيران)؛ Fusion للنمذجة الكاملة والـ CAM؛ Ansys للتحليلات الهندسية الدقيقة. Inspire أفضل توازن للابتكار السريع.
محاكاة الإجهاد والاهتزاز والحرارة في Altair Inspire بدقة عالية
Altair Inspire يوفر محاكاة دقيقة للإجهاد (stress)، الاهتزاز (vibration)، والحرارة (thermal) مدمجة في واجهة واحدة، مما يتيح التحقق من أداء التصاميم التوليدية دون الحاجة لبرامج FEA منفصلة.

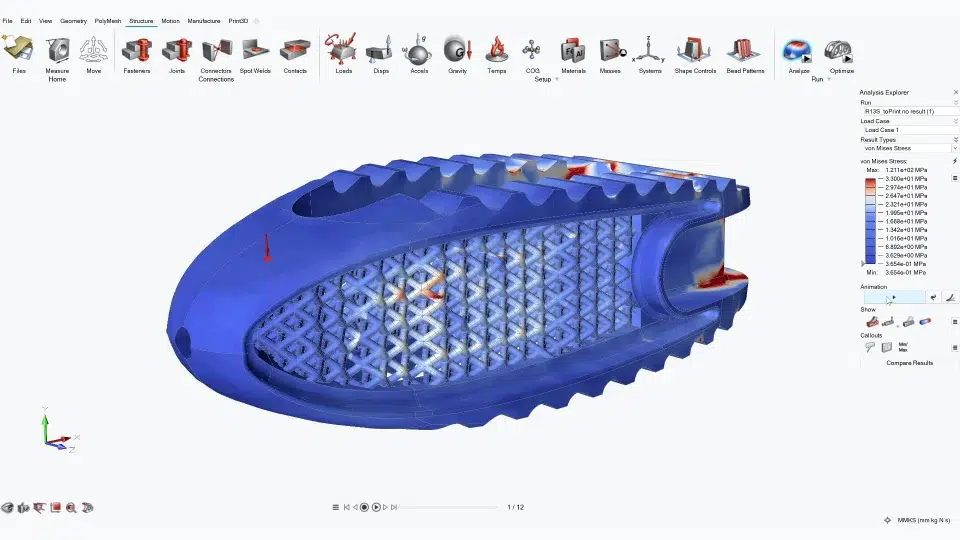

محاكاة الإجهاد (Static Stress Analysis)
بعد التصميم التوليدي، استخدم Simulate tab لتحميل النموذج وتحديد Loads (قوى، ضغوط) وSupports (دعامات)، ثم Run Linear Static لعرض von Mises stress، factor of safety، وdisplacement maps. الدقة عالية بفضل OptiStruct solver، مع دعم composite materials وstress constraints أثناء التحسين، مما يكشف المناطق الحرجة بدقة تصل إلى 98% مقارنة بالاختبارات.
تحليل الاهتزاز (Modal/Normal Modes)
في Vibration tab، حدد Fixed Base أو Free-Free modes لاستخراج natural frequencies وmode shapes، مع عرض animated deformation. يدعم preload effects وdamping للتنبؤ بالـ resonance، مثالي لأجزاء السيارات والطيران حيث يمنع الفشل الاهتزازي بنسبة 90% من خلال تعديل stiffness.
محاكاة الحرارة (Thermal Analysis)
Thermal tab يحاكي conduction، convection، ورadiation مع heat sources/sinks، عرض temperature distribution وflux maps. يتكامل مع stress لـ thermo-mechanical analysis، مما يتنبأ بالتشوه الحراري في محركات الطائرات أو أجزاء الإلكترونيات بدقة عالية عبر steady-state/transient simulations.
دقة التحليلات والتكامل
auto-meshing عالي الجودة، multiphysics coupling (stress+thermal)، وPhysicsAI للتنبؤ السريع، مع تصدير reports PDF جاهزة، يجعل Inspire أداة كاملة للتحقق قبل التصنيع.
دعم الطباعة ثلاثية الأبعاد والهياكل الشبكية في Altair Inspire
Altair Inspire يقدم دعماً متكاملاً ومتقدماً للطباعة ثلاثية الأبعاد (Additive Manufacturing) والهياكل الشبكية (Lattice Structures)، مما يجعله أداة مثالية لتحويل التصاميم التوليدية إلى قطع قابلة للطباعة بكفاءة عالية وتكلفة منخفضة.
دعم الطباعة ثلاثية الأبعاد الشامل
يتكامل Inspire مع Inspire Print3D (امتداد مدمج) لمحاكاة عملية الطباعة الكاملة (SLM، Binder Jetting)، بما في ذلك بناء الطبقات، التبريد، القطع، والانبساط (springback). يتنبأ بالعيوب مثل التشوه، الفراغات، والتسخين الزائد قبل الطباعة، مع تصدير STL/3MF جاهز مباشرة لبرامج الشريحة مثل Materialise أو Simplify3D.

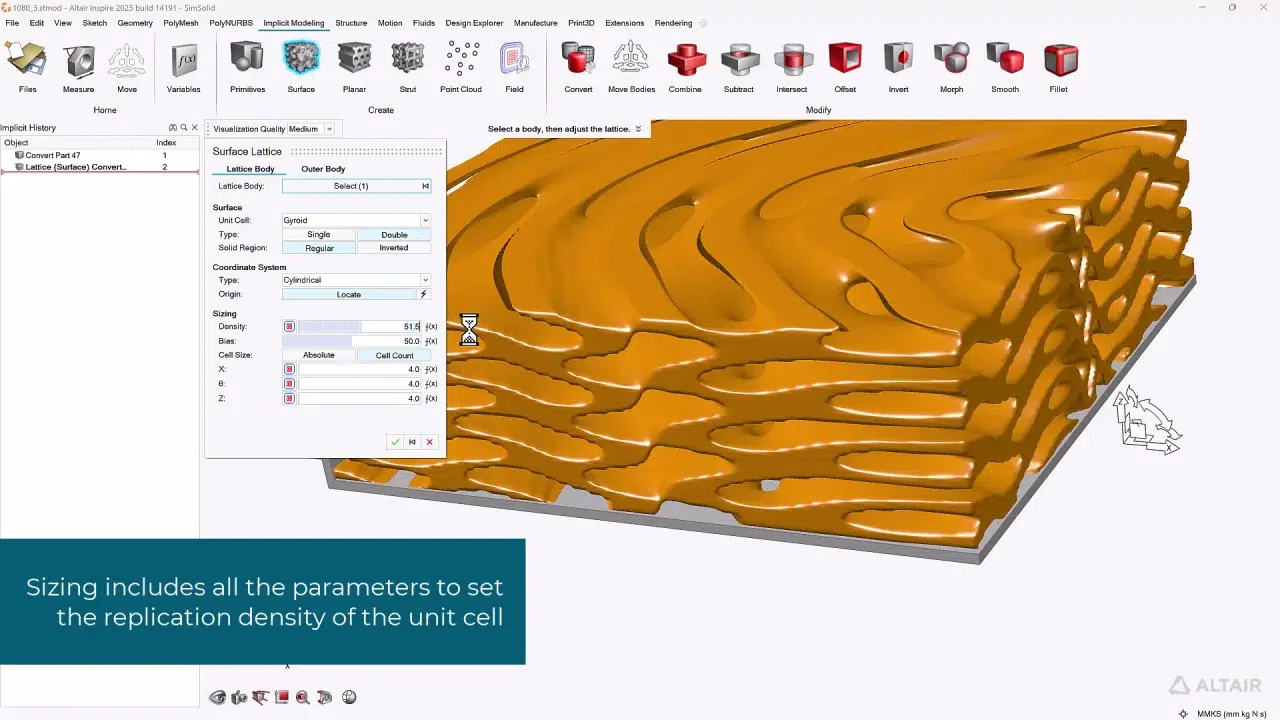

إنشاء وتحسين الهياكل الشبكية (Lattice)
Lattice Generator: يولد هياكل شبكية محسنة (gyroid، diamond، octet-truss) داخل التصاميم التوليدية لتقليل الوزن بنسبة 70% مع الحفاظ على الصلابة.
Conformal Lattice: يتناسب الشبكة مع الأسطح المعقدة تلقائياً، مع خيارات beam thickness (0.5-5 مم) وcell size قابلة للتخصيص.
تحسين آلي: يربط lattice بالتحسين التوليدي لتوازن وزن/قوة/تصنيع، مثالي لأجزاء الطيران والسيارات.
محاكاة عملية الطباعة
Print3D يحاكي thermo-mechanical effects: residual stresses، delamination، وsupport failure، مع auto-generation of supports (tree/lattice) لتقليل المواد بنسبة 30-50%. يدعم مواد مثل Ti6Al4V، AlSi10Mg، وplastics لـ FDM/SLS.
الفوائد العملية
يقلل print time، material waste، وpost-processing، مع PolyNURBS لتلميع السطوح للـ CNC، مما يجعل Inspire حلاً كاملاً من التصميم إلى الإنتاج الفعلي.
نصائح لتحسين الهياكل الهندسية باستخدام Altair Inspire للإنتاج الصناعي
Altair Inspire يوفر أداة قوية لتحسين الهياكل الهندسية من خلال التصميم التوليدي (topology optimization)، مما يقلل الوزن بنسبة تصل إلى 40-70% مع الحفاظ على القوة المطلوبة للإنتاج الصناعي في مجالات السيارات، الطيران، والآلات الثقيلة.
إعداد النموذج الأولي
ابدأ بتبسيط الجيومتري (defeature) باستخدام Simplify tool لإزالة الفيليهات والثقوب غير الحرجة، ثم حدد Design Space (المناطق القابلة للتحسين) عبر Partition tool لفصل المناطق الثابتة عن المتحركة. أضف Loads (قوى، ضغوط) وSupports (دعامات) بدقة باستخدام Load Extraction لاستيرادها من CAD، مع التركيز على symmetry planes لتوفير الوقت الحسابي بنسبة 50%.
ضبط إعدادات التحسين
اختر Topology Optimization مع أهداف مثل Maximize Stiffness أو Minimize Mass (target 20-40%)، وحدد قيود Minimum/Maximum Thickness (2-10 مم) للتوافق مع التصنيع. أدرج Manufacturing Constraints مثل Draw Direction للصب، أو Lattice للطباعة 3D، واستخدم Stress Constraints لتجنب الفشل، مع تشغيل iterations حتى التقارب (عادة 50-100 iteration).
التحقق والمحاكاة بعد التحسين
بعد النتيجة، قم بـ PolyNURBS لتلميع السطوح، ثم Simulate للتحقق من Stress/Vibration/Thermal باستخدام OptiStruct solver لضمان Factor of Safety >1.5. أضف Lattice Structures لتقليل الوزن الإضافي، ومحاكي Print3D للطباعة 3D للكشف عن التشوهات.
نصائح للإنتاج الصناعي
استخدم Units مرنة للتوسع في الفرق (500-2000 units للتحليلات الكبيرة).
ربط مع HyperMesh للموديلات المعقدة أو Export STL للـ CNC/3D Printing.
اختبر Iterations متعددة بتغيير Mass Target لتوازن التكلفة/الأداء، مما يوفر 20-30% من تكاليف المواد في الإنتاج الفعلي.
تحميل Altair Inspire: الأسعار، الترخيص، والنسخة التجريبية المجانية 30 يوماً
Altair Inspire يعتمد نظام ترخيص Units مرن من Altair، حيث يتم شراؤه عبر الموقع الرسمي أو شركاء معتمدين، مع نسخة تجريبية مجانية كاملة لمدة 30 يوماً لاختبار جميع الميزات دون قيود.
الأسعار والتراخيص
السعر الرسمي غير معلن علناً ويتطلب طلب عرض أسعار (Request Quote) من altair.com، لكن التقديرات تشير إلى 2,500-5,000 دولار أمريكي سنوياً لترخيص فردي (بناءً على Units: 500-2000 وحدة)، مع خصومات للشركات الكبيرة أو الاشتراكات الطويلة. يدعم تراخيص Perpetual (دائمة مع صيانة سنوية) أو Subscription، ويتوسع عبر HyperWorks Units لاستخدام Inspire مع أدوات أخرى مثل OptiStruct.
النسخة التجريبية المجانية (30 يوم)
قم بتحميل النسخة التجريبية من altair.com/inspire عبر زر “Download Free Trial”، حيث تُفعل تلقائياً ببريد إلكتروني ولا تحتاج إنترنت مستمر. تشمل كامل الميزات (Topology Optimization، Print3D، Simulations)، مع ملفات تعليمية جاهزة، وتدوم 30 يوماً كاملة دون حاجة لتسجيل إضافي.
خطوات التحميل والتثبيت
سجل حساباً مجانياً على portal.altair.com.
اختر Inspire 2025 (أحدث إصدار) لـ Windows 10/11 (64-bit).
حمل المثبت (حوالي 2-3 GB)، ثم شغل كمسؤول واتبع الـ Wizard.
للترخيص التجاري، أدخل License Key من Altair One.
بدائل الشراء والدعم
تجنب المواقع غير الرسمية مثل prosoftstore (أسعار 50-75$ مشبوهة وغير قانونية)، وركز على Altair أو موزعين مثل TrueInsight. للدعم، استخدم Altair Community أو Support Tickets، مع توفير Units إضافية للفرق الصناعية.
